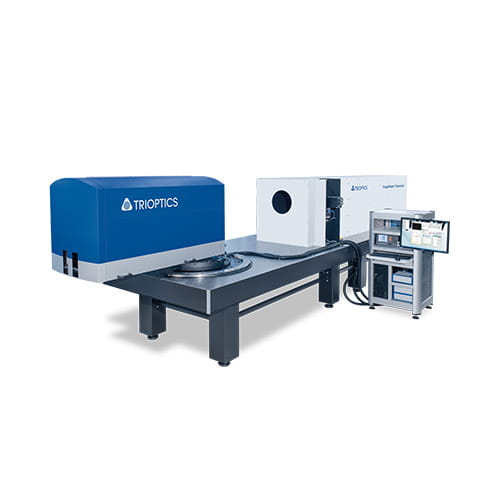

ImageMaster??Universal
極大光譜范圍內的水平 MTF 測量
ImageMaster??Universal 將創新的設計、高品質和耐用的組件與用戶友好的軟件結合在一起。其水平結構便于測試大型鏡頭。
- 可準確測量幾乎任何現有的鏡頭系統：無限、有限、無焦
- 適用于高性能攝影成像鏡頭和高分辨率望遠鏡
- MTF 測量的光譜范圍：從紫外光、可見光到紅外光（NIR/SWIR/MWIR/LWIR）
- 軸上和軸外 MTF 測量
- 模塊化和可升級的設計
- 幾分鐘內即可更換模塊（例如從可見光轉換為紅外光）
- MTF 值可溯源至國際標準
- 準直儀蓋可防止環境光和氣流的影響
產品技術規格
| 系統配置 | 無限-有限共軛系統、有限-有限共軛系統、無焦系統 |
| 光譜范圍 | UV(250...450nm)、VIS(450...700nm)、NIR(700...1000nm)、SWIR(1000...2500nm)、MWIR(3...5μm)、LWIR(7...13μm) |
| 樣品焦距范圍 | 5...2000mm(可擴展） |
| 最大通光口徑 | 450mm(可擴展） |
| 最大離軸角度 | ±120°(可擴展至±180°) |
| EFL測量精度 | ±0.3% |
| MTF測量精度 | ±0.02MTF(軸上)、±0.03MTF(軸外) |
| MTF測量重復性 | ±0.01MTF |
| 最大空間頻率① | UV(100lp/mm)、VIS～NIR(500lp/mm)、SWIR(120lp/mm)、MWIR(80lp/mm)、LWIR(60lp/mm) |
| 樣品承載重量 | 20kg |
| 測量方位角 | 360° |
*可根據客戶需求定制其他產品?????
①最大空間頻率可能隨被測樣品和光管的焦距比而變化
